昌暉儀表工程師以圖文形式分享常見電氣柜成套所存在的問題，是不可多得的電氣裝配及安裝知識的干貨文章，對比圖文你看看自己在使用的電氣設備存不存在這些需要整改的問題，別忘了看完趕緊分享給其他朋友哦！

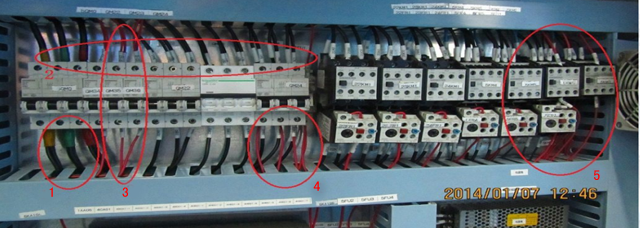

電氣成套裝配中存在的問題：
1、空開下出線多股并線
2、空開上進線多負載并線
3、空開進出線的線徑不一致
4、不同線徑隨意并線
5、線纜顏色使用不規范

常用電線顏色定義
1、三相交流：黃/綠/紅色
2、單相交流 紅色
3、24V直流 藍色
4、I/O線 灰色
5、模擬量 白色
6、中性線 淺藍色
7、PE線 黃綠色

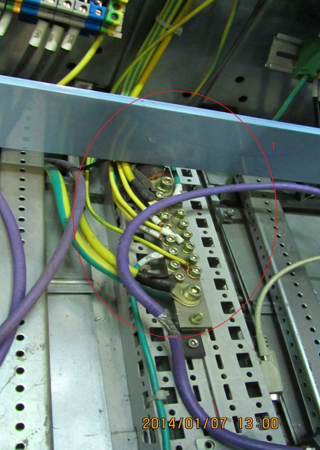

電氣成套裝配中存在的問題：

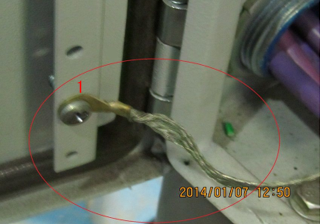

1、接地點錯誤，無接地效果
2、未與系統PE連接


電氣成套裝配中存在的問題：

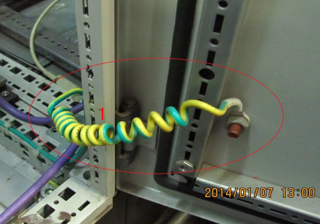

1、未使用編織帶接地，接地線不能打圈
2、未與系統PE連接


電氣成套裝配中存在的問題：
1、接地排截面積小于進線截面積
2、接地排過多的打孔更減小截面積
3、接地并線，增加接地阻抗
4、柜體安裝底板，框架均未接地
5、未采取分層接地的措施


電氣成套裝配中存在的問題：

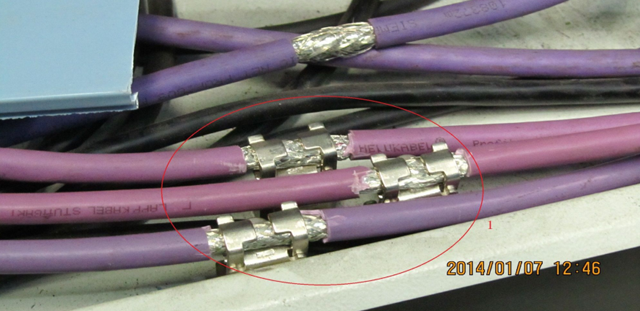

1、通訊電纜與強電電纜平行敷設
2、通訊線屏蔽層強制接地在絕緣部位

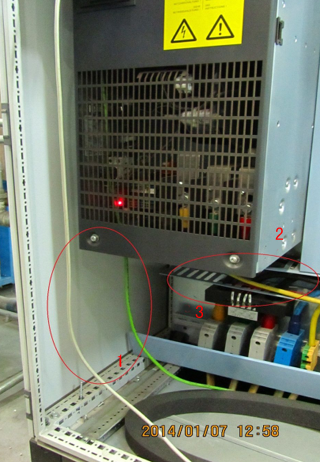

變頻器柜裝配中存在的問題：
1、驅動裝置的信號線懸空，未做固定處理，亦未做屏蔽接地處理。
2、 驅動裝置布置安裝不合理，應與進線濾波器電抗器一起單獨組柜，不宜采用面板式安裝，而應采用框架方式安裝。
3、大型驅動裝置至電機電纜一般不應該再經過端子過渡，而應直接出線。
4、電機電纜應使用屏蔽電纜，屏蔽層應抱箍。
5、系統進線布置設計不合理，阻擋驅動裝置冷卻風道。
6、主進線不宜使用端子，應采取銅排結構件壓接電纜方式。

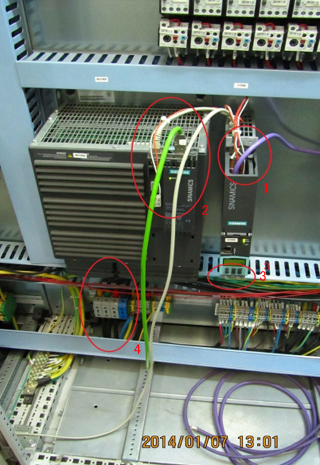

電氣成套裝配中存在的問題：
1、DP總線未正確的固定與屏蔽，CU320模塊的用于固定與屏蔽電纜線的附件缺失。
2、編碼器線，裝置通訊線隨意懸空，未作固定，編碼器線亦未作屏蔽。
3、CU320控制單元及接口模塊均未做接地處理。
4、傳動裝置未安裝屏蔽附件，安裝位置偏低，且被線槽阻擋，導致冷卻風道被阻擋，裝置進出線不合理。
5、柜體進線位置設計不合理。

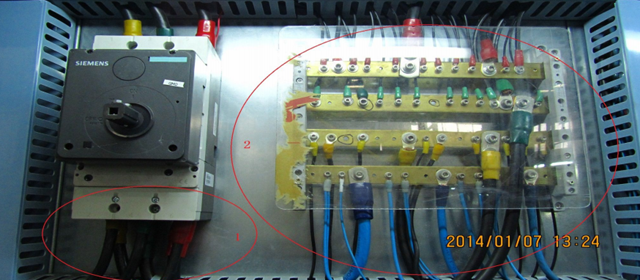

電氣成套裝配中存在的問題：
1、主開關出線采用并線，接觸電阻增大，易發熱。
2、母排設計結構不合理，進出線混亂，大截面線存在繞圈布線的現象。
3、母排與底板，母排與母排，各相電線之間的絕緣間距不夠。
4、母排截面積小于進線截面積，并且大量打孔，導致有效截面積進一步減小，從而導致載流量減小。
5、母排各路出線未作限流保護，極易由小線路短路導致整個線路短路引發線路起火等重大事故。
6、線纜顏色使用不規范。

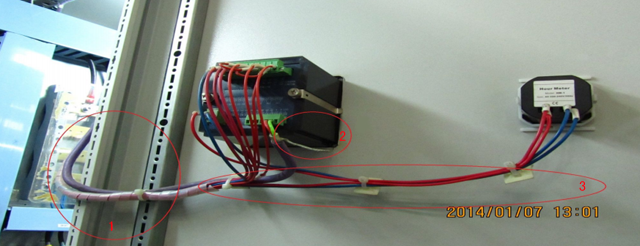

電氣成套裝配中存在的問題：
1、強電線路與信號線捆扎在一起行線
2、通訊線屏蔽層懸空，儀表未有效接地
3、電纜跨門安裝結構不合理，電線易斷
4、柜門安裝布線亦應使用線槽，并分類行線


電氣成套裝配中存在的問題：
1、溫控模塊加熱控制線未用雙絞屏蔽線
2、采用鋁制導軌，并且無接地端子
3、通訊線的接地方式不正確，接地效果不明顯
4、熱電阻輸入信號線未采用屏蔽電纜，未采用測量精度較高的3線制或4線制接法

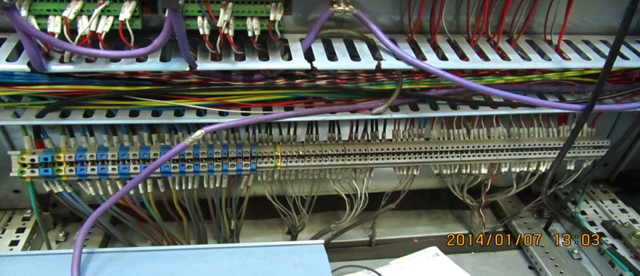

電氣成套裝配中存在的問題：
1、強電端子正在信號端子的下方，間距很小
2、強電線與信號線平行敷設在同一線槽內
3、柜體進線電纜沒有電纜架抱箍固定，亦沒有屏蔽接地
4、柜體接地母排沒有使用
5、強弱電端子未做有效分隔

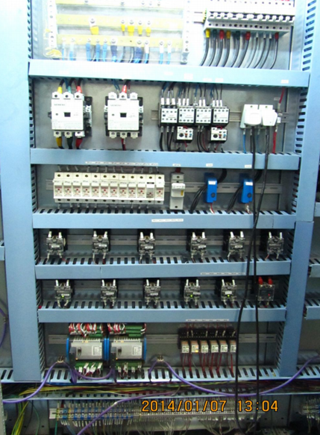

電氣成套裝配中存在的問題：
1、溫控加熱柜總體設計布局不合理，空間浪費，行線多繞。
2、強弱電混雜布線，弱電控制單元根本不應設計在此部分。
3、長時間使用的設備不宜采用民用插座供電，并使電纜長時間無固定垂懸，并且無接地，無斷路器保護
4、存在單相大電流設計，過載保護設計可能存在錯誤
5、負載功率與線徑是否匹配需要核實。
6、空開與負載是否匹配需要核實。
7、固態控制信號線與功率線平行于同一線槽。

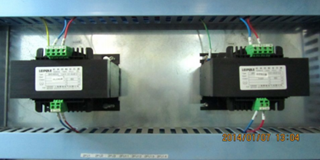

電氣成套裝配中存在的問題：
1、變壓器進出線同色
2、次級輸出一端未接地
3、負載沒有分路，也沒有保護
4、布置不合理，占用空間較大

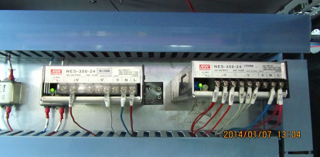

電氣成套裝配中存在的問題：
1、開關電源交直流線同色
2、交流輸入端未接地
3、直流輸出負極未接地
4、線徑不合理，太小
5、負載沒有分路，也沒有保護
6、布置不合理，占用空間較大

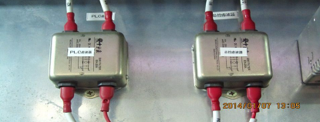

電氣成套裝配中存在的問題：
1、濾波器可以不用
2、如需使用濾波器應根據負載的實際大小選用濾波器的規格，這里20A明顯大多了，不起作用

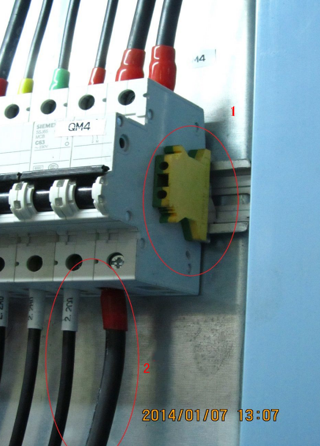

電氣成套裝配中存在的問題：
1、接地端子被用作固定端子
2、雙極空開為何只有一相出線

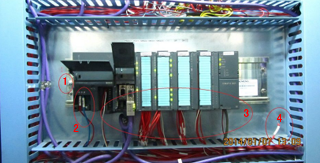

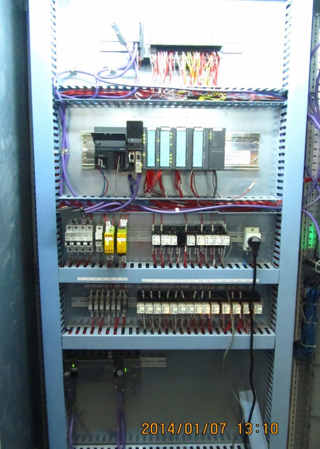

PLC柜裝配中存在的問題：
1、柜體布局設計松散，空間浪費，布線雜亂無章，強弱電混行，通訊線與電源線隨意垂懸柜中
2、PLC相關通訊各站應集中布置，做好等電勢，及屏蔽工作，避免繞線
3、通訊線繞成環路
4、系統設計存在合理性問題，一個S7-300機架應該能完成的I/O功能，為何要分2個從站？
5、安全繼電器的使用，原理及設計

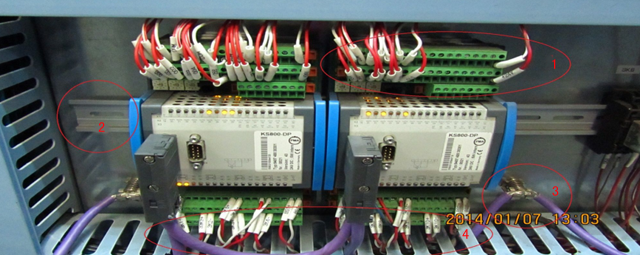

1、安裝導軌未接地
2、電源模塊輸入未接地，輸出負極未接地
3、信號線行線混亂，使用電線規格不規范
4、通訊線及模擬量線未作好屏蔽
5、空線頭未經處理隨意裸露


PLC柜裝配中存在的問題：
1、分站布置空間過大
2、不應使用鋁制導軌，安裝導軌未接地
3、使用電線規格不規范
4、通訊線及模擬量線未作好屏蔽

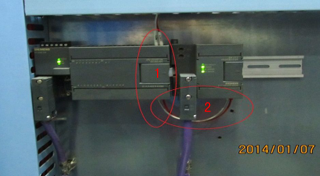

PLC柜裝配中存在的問題：
1、不應使用鋁制導軌，安裝導軌未接地
2、CPU及模塊均未接地
3、使用電線規格不規范
4、EM277的模塊供電不應使用CPU的輸出電源，容量及電壓紋波均不夠要求，不同等電勢
5、通訊線及模擬量線未作好屏蔽


電氣設備裝配中存在的問題：

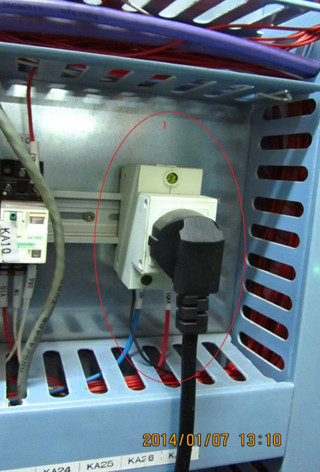

1、UPS電源連接不應使用插座形式，應采用端子連接形式。
2、電源沒有接地保護
3、回路沒有過載及短路保護
4、使用線規不符
5、不明回路的隨意并線

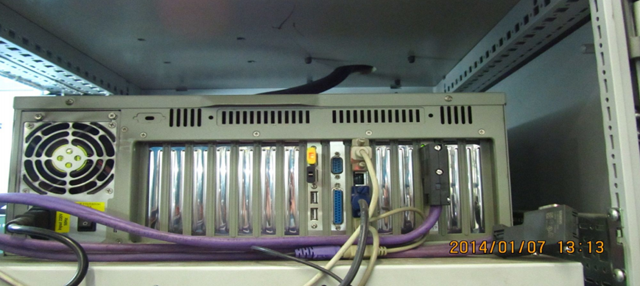

PLC柜裝配中存在的問題：
1、工控機的供電及機箱均未做接地處理
2、DP通訊線亦未作再次屏蔽處理
3、工控機不適合在DP總線中做上位機，主控機架擴展了以太網通訊模塊，為何不使用以太網通訊？

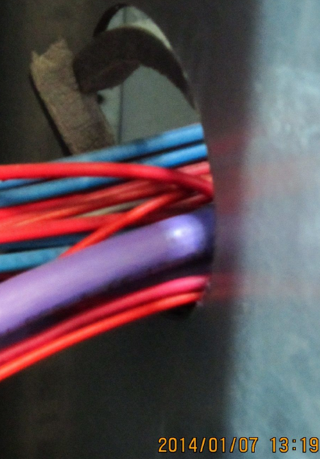

電氣設備安裝中存在的問題：
1、不隨意使用穿墻方式做柜間連線，應通過底座過線
2、不應通訊線，信號線，電源線，動力線混行
3、穿墻開孔，未使用橡膠護圈保護，致使線纜直接與鋒利的開孔邊緣接觸

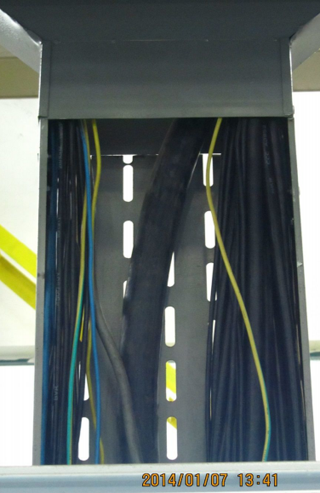

電氣施工中電纜敷設存在的問題：
1、未使用帶分隔的布線橋架，或采取強弱電分層橋架，電源與控制電纜分隔的布線方式。
2、橋架布線混亂，線纜交叉。
3、未遵循先敷設大電纜，再敷設小電纜的順序。
4、橋架中的電纜未采取固定措施，尤其是垂直方向的橋架。
5、整個橋架結構未采取接地措施。

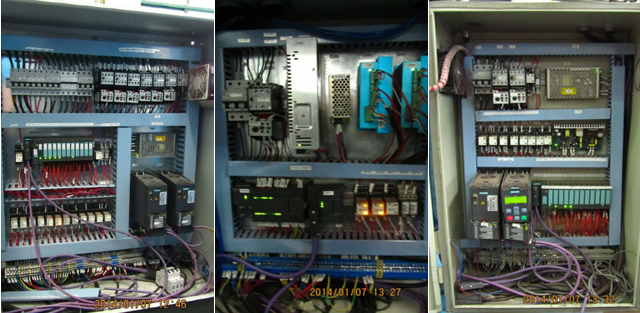

電氣柜存在的問題：
1、分柜設計布局都過于擁擠
2、元器件布置不合理不利于布線
3、強弱電布線混雜交錯
4、沒有良好的接地措施
5、驅動與功率器件散熱空間不夠
6、柜體進出線設計不合理
7、柜體的防護等級不適合現場的要求

總結
1、缺乏系統設計與總體規劃
①控制系統結構：集中與分布，傳動與控制，主控與輔助，網絡結構，柜體布局等方面均未做過通盤的考慮。
②網絡結構：沒有依據所確定的控制系統的結構，規劃系統控制總線及通訊網絡，確定網絡的結構，傳輸介質，布線形式及布線距離。
③電源結構：沒有依據所確定的控制系統的結構，規劃系統的電源分配，沒有電源分類分段，以及相關的保護，沒有浪涌及過電流保護。
④接地系統：沒有依據確定的控制系統結構、網絡結構、電源結構確定系統接地結構，沒有分類，分段，分層接地的設計。

2、缺乏規范與標準，及統一的管理
①沒有統一的設計標準。
②沒有規范的制圖標準。
③沒有安裝成套技術規范。
④從系統層面，元器件層面，各種選型都缺乏正確與精確的計算，盲目性隨意性大。
⑤持續改進更無從談起。
