在推薦“SEB設置的PE導體最大允許長度查詢表”之前，昌暉儀表先介紹輔助等電位聯結(SEB)的作用、設置的目的、設置SEB的條件、SEB設置的設計實施方法和這些表格的來源等方面內容，希望對大家有用。
輔助等電位聯結(SEB)的作用
1、發生故障但保護電器不能按規定時間內自動切斷電源時，應在局部范圍設置SEB。
2、在某些特定條件下，或對于特殊場所、特殊電氣裝置(如浴室、游泳池、I類和II類醫療場所、家畜養殖房舍等)，可設置SEB作為故障防護的附加防護。
應該指出，實施SEB可作為故障時防電擊的后備防護或附加措施，但是考慮電氣火災及配電線路熱效應防護等原因，故障時仍需切斷電源。
設置輔助等電位聯結SEB的目的
保護等電位聯結的目的就在于故障時降低接觸電壓，建筑物進線處設置了保護等電位聯結正是出于這一目的，但這并不能使該配電系統范圍內任何部位故障接觸電壓都能降低到安全電壓(交流50V或25V)以下。當無法保證在規定時間內切斷電源或特定場合要求時，需要在這些范圍內增加SEB，以達到這個目標。
設置輔助等電位聯結SEB的條件
交流配電系統哪些部位需設置SEB，應按下面公式確定
R≤50V/Ia
式中：R為可同時觸及的外露可導電部分和外界可導電部分之間，故障電流產生的電壓降引起的接觸電壓的那一段線路的電阻，Ω；Ia為故障時保護電器在規定時間內切斷電源的動作電流，A；50V為交流配電系統的特低電壓，在某些特殊情況下，如1類和2類醫療場所，裝有浴盆或淋浴的場所的1區內，應為25V。
通過公式R≤50V/Ia判斷設置SEB的方法
1、當用電設備D處發生故障，從保護等電位聯結(MEB)處的PD1配電箱到D之間的PE導體電阻值符合公式R≤50V/Ia時，則不需要再設SEB(校驗時的Ia為QF2的動作電流)，如圖1所示。

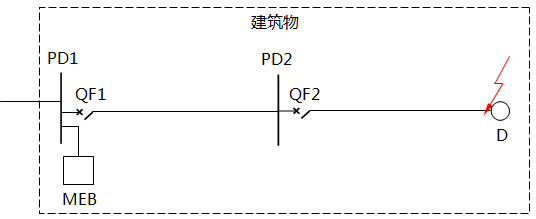

圖1 校驗SEB設置的配電線路示意圖
2、當這段PE導體(PD1到D)的電阻R值不符合公式R≤50V/Ia時，則需要在PD2配電箱處或設備D處增設SEB。
3、若在PD2處增設SEB后，還需要校驗PD2到D之間的PE導體的電阻值是否符合公式R≤50V/Ia，如不符合，還應在D處再增設SEB。
關于輔助等電位聯結SEB設置的設計實施
配電設計中，要求按公式R≤50V/Ia校驗增設SEB的部位和范圍，由于按公式R≤50V/Ia校驗計算量大且費時，設計中很少計算。為了幫助設計人員準確實施國家標準，又盡量減少工作量和時間，昌暉儀表按照公式R≤50V/Ia計算后編制成表格，電氣設計人員按PE導體截面積和保護電器參數，就可查出線路的最大允許長度。
表格的編制方法
1、先將公式R≤50V/Ia中的電阻R用長度乘單位長度電阻表示，即
。公式中：RPE為從等電位聯結點到故障點之間的PE導體的電阻，Ω；
為PE導體的單位長度電阻，考慮故障時溫升的影響，按20℃時電阻的1.5倍計算，mΩ/m；LPE為從等電位聯結處到故障點之間的PE導體的長度，m。2、將公式
代入公式R≤50V/Ia，經整理后得
，這個公式中的RPE即R≤50V/Ia中的R；公式中的“1000”是Ω和mΩ的變換。3、按公式
編制PE導體最大允許長度(LPE)表。①保護電器為斷路器時，公式
中的Ia為瞬時脫扣器的額定電流或整定電流Iset3，考慮到動作的可靠性，取Ia=1.3×Iset3，代入公式編制的PE導體最大允許長度LPE列于表1(表1 用斷路器瞬時脫扣器作故障保護、SEB校驗的PE導體的最大允許長度)。②保護電器為gG熔斷器時，切斷時間t≤0.4s(用于Unom為220V，額定電流不大于63A的插座回路或額定電流不大于32A的固定設備的末端回路)，PE導體最大允許長度LPE列于表2(表2 用gG熔斷器作故障保護、切斷時間t≤0.4s的回路SEB校驗的PE導體的最大允許長度)；切斷時間t≤5s時，PE導體最大允許長度LPE列于表3(表3 用gG熔斷器作故障保護、切斷時間t≤5s的回路SEB校驗的PE導體的最大允許長度)。
③保護電器為aM熔斷器時，PE導體的最大允許長度LPE列于表4(表4 用aM熔斷器作故障保護、切斷時間t≤0.4s的回路SEB校驗的PE導體的最大允許長度和表5(表5 用aM熔斷器作故障保護、切斷時間t≤5s的回路SEB校驗的PE導體的最大允許長度)。
4、表1~表5只適用于一級放射配電線路，當為多級線路時，應按PE導體電阻值相等的原則，把2級(或3級)不同PE導體截面積的線路等效折算成一級線路的等效長度(方法是：將上級PE導體長度乘以下級PE導體截面積同上級PE導體截面積之比，再加下級PE導體長度，此即為等效長度)，即可應用表1~表5。
5、飼養家畜等場所對于SEB的設置有以下特殊要求：應在這些房屋、棚屋(如牛棚)的地面以下敷設網格間距約為150mm×150mm的金屬網格作為SEB的一部分，至少應有兩點和等電位端子可靠連接(依據標準為低壓電氣裝置 第7-705部分：特殊裝置和場所的要求/農業和園藝設施：GB/T16895.27-2012)。
應用示例
例1：建筑物引入配電線，接到PD1配電箱做保護等電位聯結(MEB)，采用TN-C-S系統，如圖2所示。從PD1到設備A，用PVC銅芯線，5×16mm2；保護電器QF12的瞬時脫扣器電流Iset3為500A，問接到設備A的線路長度超過多少需要增設SEB？若將保護電器改用gG熔斷器(FU)，熔斷體額定電流In為50A，線路最大允許距離為多少可不設置SEB?

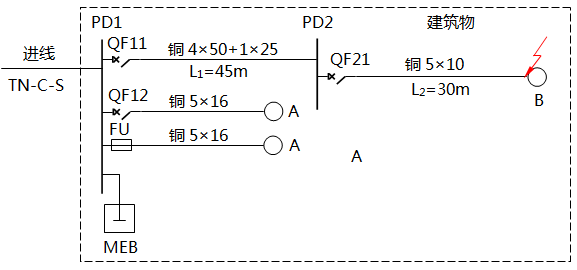

圖2 配電系統設置SEB示例
解：QF12的Iset3=500A，線路的PE導體為銅芯16mm2，查表1，得最大允許長度為47m。即超過47m時需要設SEB。
采用gG熔斷器(FU)，若要求切斷時間t≤0.4s，In=50A，查表2，最大允許長度為80m，在此長度以內不需要設SEB；若要求切斷時間≤5s，則查表3，最大長度可達124m，從本例可看出熔斷器的優勢。
例2：圖2中，從PD1接到PD2的線路用銅芯PVC絕緣線4×50+1×25mm2，長度45m，QF11的Iset3為800A，問該線路末端即 PD2處是否要設置SEB?
解：QF11的Iset3=800A，線路的PE導體為銅芯25mm2，查表1，得最大允許長度為46m。實際長度為45m，剛好可不設SEB。
例3：圖2中，從PD2接到設備B的線路為銅芯PVC絕緣5×10mm2，QF21的瞬時脫扣器電流Iset3為400A，線路長度30m。問設備B處故障時，該處是否需要設置SEB?
解：由于是兩級配電線路，先將上級線路L1的PE導體折算成和L2的PE導體截面積相同的等效長度，再加上L2的實際長度，即等效長度為。
再按QF21的Iset3=400A，PE導體為銅芯10mm2，查表1可得，最大允許長度為37m，等效長度48m已超過37m，需要在B處設置SEB，也可以在PD2處設置SEB，此時由于L2長度為30m，小于最大長度37m，因此B處不需要再設置SEB，已符合要求。
不同保護電器時SEB設置的PE導體最大允許長度計算的內容就分享到這里，相信你在昌暉儀表網上的持續學習，對輔助等電位聯結SEB設置和設計會有幫助！另外，低壓配電設計中選用高性能、高可靠性電力儀表對提高配電系統檔次、性能有幫助，歡迎您到http://www.rjxysw.com/product/list_78.html深入了解昌暉電力儀表系列。
