相比之下，煉鋼廠機械攪拌法鐵水預處理配置自動化儀表雖然較多，但大多集中在壓力、氮氣流量、鐵水溫度、脫硫劑的料位和稱重等部位；也有企業設置部分硫、磷、硅成分檢測儀表。根據現場故障概率 統計，主要出現故障的部分是計算機網絡和稱重系統。
煉鋼廠鐵水預處理PLC自動化網絡配置
煉鋼廠機械攪拌法鐵水預處理的自動化網絡相對比較直觀，PLC的配置原則分為兩個部分，一部分為脫硫劑供料和除塵，另一部分為脫硫站本體；相應的HMI監控著整個系統，并留有二級接口，一個本體站有一臺獨立的PLC和HM1進行設備運動控制。
隨著時間的推移，現場網絡容易出現氧化和積灰，造成現場網絡故障。出現故障的環節一般在網絡的接頭，時間長了會出現松動與氧化，表現為通信時好時壞，參見圖1。

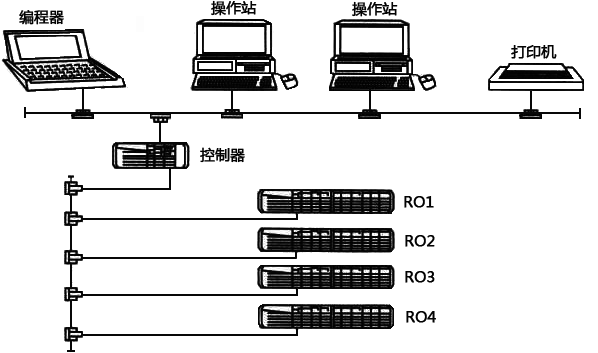

圖1 常規煉鋼廠鐵水預處理自動化布置圖
煉鋼廠鐵水預處理自動化儀表易出故障部位
由于煉鋼廠惡劣的現場環境，在煉鋼廠KR自動化儀表系統中有幾個部位故障率高，維護量大。
①地車(鋼包車、渣罐車、鐵水車)
采用傳統的接觸器加頻敏電阻控制方案，經常出現控制回路元件燒灼、短路故障。目前，隨著交流調速控制技術的迅速發展，變頻調速控制系統成為交流傳動的主流調速控制方案，應用變頻控制系統，系統定位準確，故障率低，可以很好地滿足生產工藝的需要。
②料倉高低料位報警、連鎖
料位開關粘料后無法正常旋轉，導致始終輸出一個開點或者閉點信號。
③錐形閥
錐形閥由閥體、汽缸、閥板、氣動系統組成。氣動系統包含氣動三大件和電控?fù)Q向閥。氣源由車間壓縮空氣管道提供。介質是壓縮空氣，壓力為0.4-0.7MPa。常見故障是因為氣源壓力低汽缸不動作和氣源中含有雜質造成電控?fù)Q向閥不換向。
④給料泵
給料泵由泵體、流態化裝置、氮氣管、送料管等組成。整個裝置通過三個傳感器吊掛于支座上，并實時顯示重量值。常見故障除了送料管堵塞外，還容易出現稱重傳感器機械擠壓，造成儀表計量值不準確。
⑤扒渣機
扒渣機不能前進、后退。除了檢査鋼絲繩松緊外，主要查看大臂是否返回中心和中心限位，限位卡死也會造成連鎖條件不滿足，必要時檢査操作臺控制信號線是否脫落。實際使用中，汽缸漏氣、壓縮空氣壓力低、管道與過濾器有水等也會出現不動的現象。
扒渣機不能下挖、抬起。先檢査上下限位是否被卡，并在現場操作箱操作，如果正常，則可以判斷是操作臺手柄控制故障，需要檢查信號有無。升降汽缸串氣也會造成此類故障，判斷的方法比較簡單，檢查是否有進出氣聲音，一般是電磁閥內部閥芯卡死不能換向造成。
煉鋼廠鐵水預處理自動化儀表配置
鐵水預處理是實現現代化煉鋼廠優化生產工藝流程，即：鐵水預處理-頂?shù)讖?fù)吹轉爐-爐外精煉-全連鑄和熱送熱軋的工藝路線的重要環節，作為新建的大型現代化鋼廠，鐵水預處理已經成為不可缺少的一部分，對于鋼種的開發、鋼材質量的提高起到重要的作用。鐵水預處理主要分為脫硅、脫磷、脫硫。在本系統中鐵水預處理設備主要由扒渣機、鐵水傾翻臺車、受渣臺車組成。自動化設備所占比例相對較少。表1為與煉鋼廠機械攪拌法鐵水預處理有關的主要自動化儀表 設備信息，可供工藝設計和維護人員參考。
表1 與煉鋼廠鐵水預處理有關的主要自動化儀表設備信息
序號 設備名稱 數量 功能描述
1 壓力變送器 10臺 氮氣壓力
2 差壓變送器 5臺 氮氣流量
3 孔板 5個 形成差壓
4 料位開關 3個 脫硫劑料位
5 料斗電子秤 1臺 稱量投料量
6 氣動薄膜開閉球閥 7臺 控制投料
7 自力式壓力調節閥 5臺 壓力減壓設置
8 氣動調節閥 3臺 粉倉壓力調節
9 軌道衡 1臺 鐵水重量稱量
10 鐵水溫度測量裝置 1套 測溫
11 溫度及重星顯示裝置 2臺 生產工用看板
