本文介紹電筆、鋼絲鉗、尖嘴鉗、剝線鉗、螺絲刀、電工刀、活絡扳手這幾種常用儀表工具的正確使用方法和注意事項，促進儀表維修人員技能的提高，有益于生產安全運行。
1、驗電器
低壓驗電器又稱試電筆或電筆，其結構如圖1-1所示，通常有筆式和螺絲刀式兩種，是用來檢測低壓線路和電氣設備是否帶電的一種常用工具，檢測的電壓范圍為60-500V。它由筆尖、降壓電阻、氖管、彈簧、筆握金屬體等組成。檢測時，氖管亮表示被測物體帶電。
圖1-1 低壓驗電器
低壓驗電器的使用方法和注意事項如下。
①正確握筆，手指(或某部位)應觸及筆握的金屬體(鋼筆式)或測電筆頂部的螺釘(螺絲刀式)，如圖1-2所示。要防止筆尖金屬體觸及皮膚，以免觸電。

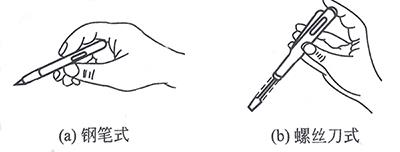

圖1-2 低壓驗電器的握法
②使用前先要在有電的導體上檢查電筆能否正常發光。
③應避光檢測，行清氖管的輝光。
④電筆的金屬探頭雖與螺絲刀相同，但它只能承受很小的扭矩，使用時注意以防損壞。
⑤筆不可受潮，不可隨意拆裝或受到劇烈振動，以保證測試可靠。
驗電筆除了用于檢査低壓電氣設備或線路是否帶電外，還可用于：
①判斷電壓高低。測試時可根據氖管發光的強弱來判斷電壓的高阺。
②區分相線與零線。在交流電路中，當試電筆觸及導線時，氖管發光的即為相線。正常情況下，觸及零線是不會發光的。
③區分直流電與交流電。交流電通過試電筆時，氖管里的兩極同時發光；直流電通過試電筆時，氖管里的兩極中只有一極發光。
④區分直流電的正負極。把試電筆連接在直流電的正、負極之間，氖管中發光的一極即為直流電的負極。
⑤判斷相線是否碰売。用試電筆觸及電機、變壓器等電氣設備外殼，若氖管發光，說明該設備相線有碰売現象。因為如果殼體上有良好的接地裝置，氖管是不會發光的。
⑥判斷相線是否接地。用試電筆觸及正常供電的星形接法三相三線制交流電時，如果有兩根相線比較亮，而另一根比較暗，則說明亮度較者的相線與地有短路現象，但不太嚴重；如果兩根相線很亮，而另一根不亮，則說明這一根相線與地短路。
由于試電筆中的降壓電阻的阻值很大，因此，試電時，流過人體的電流很微弱，屬于安全電流，不會對使用者構成危險。
2、鋼絲鉗
鋼絲鉗又名克絲鉗、老虎鉗，是一種夾鉗和剪切工具，常用來剪切、鉗夾或彎絞導線、拉剝電線絕緣層和緊固及擰松螺釘等。通常剪切導線用刀口、剪切鋼絲用側口、緊固螺母用齒口、彎絞導線用鉗口。結構和用途如圖1-3所示。常用的規格有150mm、175mm 和 200mm三種。

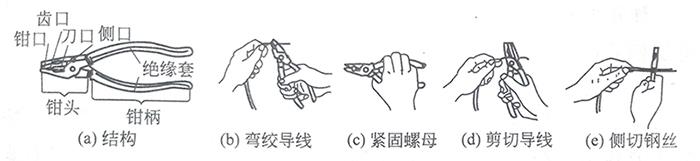

圖1-3 鋼絲鉗的結構和用途
鋼絲鉗的使用及注意事項
①鉗把須有良好的保護絕緣，否則不能帶電操作。
②使用時須使鉗口朝內側、便于控制剪切部位。
③剪切帶電導體時，須單根進行，以免造成短路事故。
④鉗頭不可當錘子用，以免變形。鉗頭的軸、銷應經常加機油潤滑。
3、尖嘴鉗

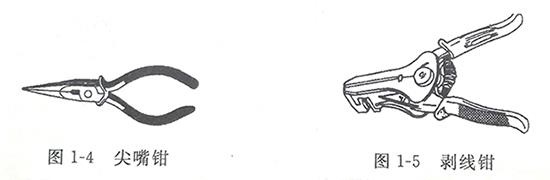

尖嘴鉗的頭部尖細，適用于在狹小的空間操作。刀口用于剪斷細小的導線、金屬絲等，鉗頭用于夾持較小的螺釘、墊圈、導線和將導線端頭彎曲成所需形狀。其外形如圖1-4所示。其規格按全長分為130mm、160mm、180mm和200mm四種。電工用尖嘴鉗手柄套有耐壓500V的絕緣套。
4、剝線鉗
剝線鉗用于剝削直徑3mm(截面積6mm2)以下塑料或橡膠絕緣導線的絕緣層。其鉗口有0.5-3mm多個直徑切口，以適應不同規格的線芯剝削。其外形如圖1-5所示。它的規格以全長表示，常用的有140mm和180mm兩種。剝線鉗柄上套有耐壓為500V的絕緣套管。
使用時注意：電線必須放在大于其芯線直徑的切口上切削，以免切傷芯線。
5、旋具(螺絲刀)
旋具又稱螺絲刀、改錐等，用來緊固和拆卸各種帶槽螺釘。按頭部形狀不同分為一字形和十字形兩種，如圖1-6所示。一字形旋具用來緊固或拆卸帶一字槽的螺釘，其規格用柄部以外的體部長度來表示，電工用的有50mm、150mm兩種。而十字形旋具是用來緊固或拆卸帶十字槽的螺釘，其規格有四種：I號適用于螺釘直徑為2-2.5mm，Ⅱ號為3-5mm，Ⅲ號為6-8m田m，Ⅳ號為10-12mm。

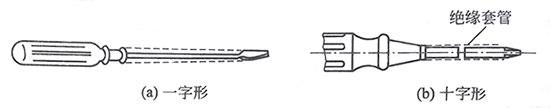

圖-6 旋具（螺絲刀）
①旋具上的絕緣柄應絕緣良好，以免造成觸電事故。
②旋具的正確握法如圖1-7所示。旋具頭部形狀和尺寸應與螺釘尾部槽形和大小相匹配。

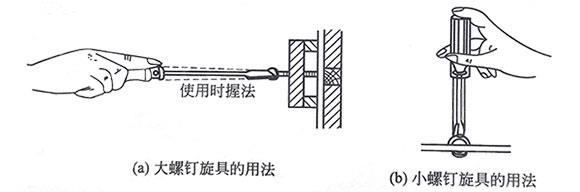

圖1-7 旋具的使用
③不用小旋具去擰大螺釘，以防擰豁螺釘尾槽或損壞旋具頭部；同樣也不能用大旋具去擰小螺釘，以防因力矩過大而導致小螺釘滑扣。
④使用時應使旋具頭部頂緊螺釘槽口，以防打滑而損壞槽口。
6、電工刀

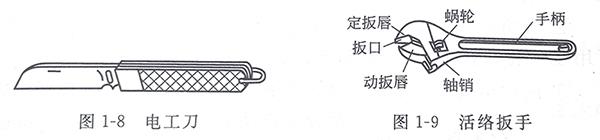

電工刀是用來剖削或切割電工器材的常用工具，其外形如圖1-8所示。電工刀有普通形和多用形兩種。多用形電工刀除具有刀片外，還有折疊式的鋸片、錐針和螺絲刀，可鋸削電線槽板和錐鉆木螺釘的低孔等。
使用方法和注意事項
①電工刀的刀口常在單面上磨出呈弧狀的刃口，在剖削電線絕緣層時，可把刀略向內傾斜，用刀刃的圓角抵住線芯，刀向外推出。這樣刀口就不會損壞芯線，又防止操作者自己受傷。
②用畢即將刀折入刀體內。
③電工刀的刀柄無絕緣，嚴禁在帶電體上使用。
7、活絡扳手
活絡扳手是用來緊固或擰松螺母的一種專用工具，其結構如圖1-9所示。常用的有150mm、200mm、250mm和300mm四種。
使用方法及注意事項：
①旋動蝸輪將扳口調到比螺母稍大些，卡住螺母，再旋動蝸輪，使扳口緊壓螺母。
②握住扳頭施力，握法如圖1-10所示。在扳動小螺母時，手指可隨時旋調蝸輪，收緊活扳唇，以防打滑。

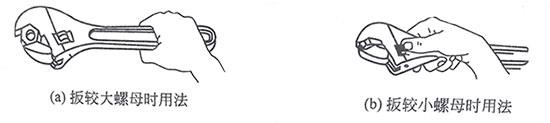

圖1-10 活絡扳手握法
③活絡扳手不可反用或用鋼管接長柄施力，以免損壞活絡扳唇。
④活絡扳手不可作為撬棒和手錘使用。
其他常用扳手
①呆扳手。又稱死扳手，其開口寬度不能調節，有單端開口和兩端開口兩種形式，分別稱為單頭扳手和雙頭扳手，單頭扳手的規格以開口寬度表示，雙頭扳手的規格以兩端開口寬度表示。
②梅花扳手。雙頭形式，工作部分為封閉圓，封閉圓內分布了12個可與六角螺釘或螺母相配的牙型，其規格表示與雙頭扳手相同。
③兩用扳手。其一端與單頭扳手相同，另一端與梅花扳手相同，兩端同一規格。
④套筒扳手。由一套尺寸不同的梅花套筒頭和一些附件組成，可用在一般扳手難以接近螺釘和螺母的場合。
⑤內六角扳手。用于旋動內六角螺釘，其規格以六角形對邊的尺寸來表示，最小的規格為3mm，最大的為27mm。
