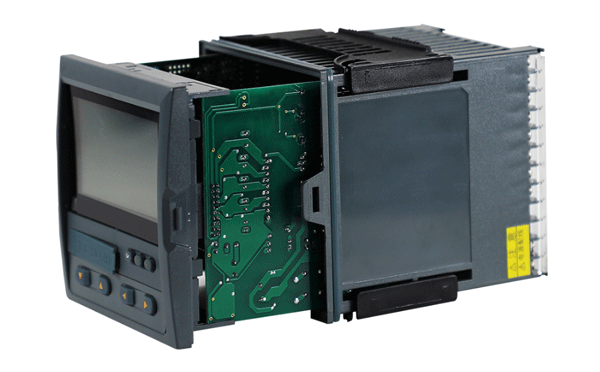

四路調節器功能為將四臺人工智能調節器集成在一臺儀表內，采用人工智能算式，啟動自整定功能，可以根據被控對象的特性，自動尋找最優參數以達到很好的控制效果，無需人工整定參數，無超調、欠調，達國際先進水平。四路人工智能調節記錄儀將調節器和無紙記錄儀功能融合在一臺儀表上，帶USB數據轉存功能，存儲時間最長可到720天。

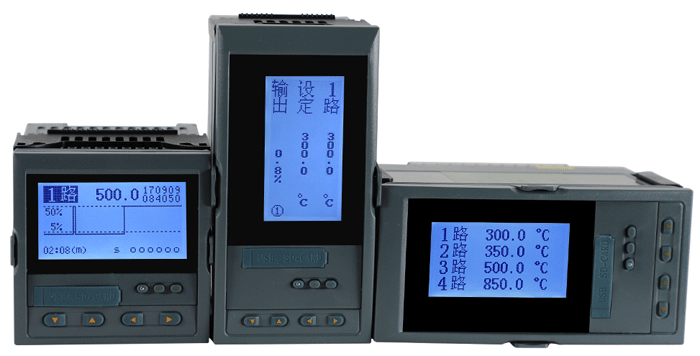

常用四路調節器型號

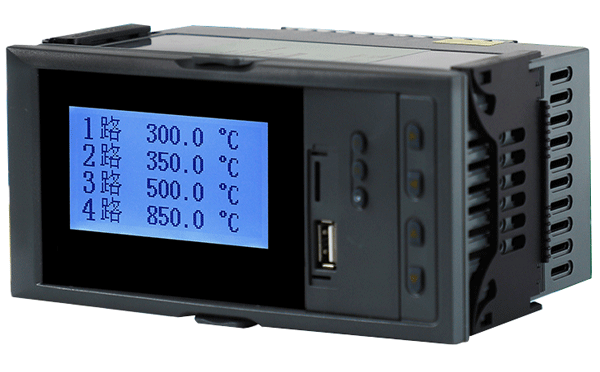

◆YR-GAD885-02-23-HL-NN-P-T
橫式四路調節器，輸入4路4-20mA，4路控制輸出均為4-20mA，2報警，DC24V饋電，AC220V供電
◆YR-GADS885-02-23-HL-NN-P-T
豎式四路調節器，輸入4路4-20mA，4路控制輸出均為4-20mA，2報警，DC24V饋電，AC220V供電

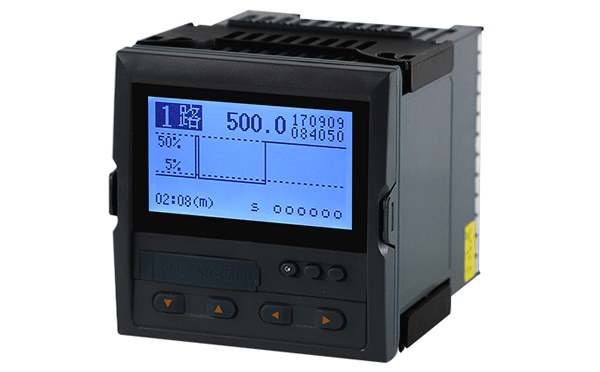

◆YR-GAD985-02-23-HL-NN-P-T
方形四路調節器，輸入4路4-20mA，4路控制輸出均為4-20mA，2報警，DC24V饋電，AC220V供電)
◆YR-GADR885-02-12-HL-UD-P-T
橫式四路調節記錄儀，輸入4路4-20mA，4路控制輸出均為4-20mA，2報警，USB/SD卡數據轉存，DC24V饋電，AC220V供電
◆YR-GADRS885-02-12-HL-UD-P-T
豎式四路調節記錄儀，輸入4路4-20mA，4路控制輸出均為4-20mA，2報警，USB/SD卡數據轉存，DC24V饋電，AC220V供電
◆YR-GADR985-02-12-HL-UD-P-T
方形四路調節記錄儀，輸入4路4-20mA，4路控制輸出均為4-20mA，2報警，USB/SD卡數據轉存，DC24V饋電，AC220V供電
四路調節器主要技術參數
◆ 儀表外形有160×80mm、80×160mm和96×96mm三種可選擇
◆ 背光式128×64高分辨率點陣式白屏黑字液晶顯示，顯示內容可由漢字、數字、過程曲線、棒圖等組成，通過面板按鍵可完成畫面翻頁、歷史數據前后搜索等。
①測量顯示畫面
四通道同屏顯示；實時數據；工程量單位
②實時曲線畫面
曲線百分比標尺；切換時標縮放曲線；實時數據、工程量單位；百分比棒圖
③運行操作畫面
實時測量顯示；控制目標值按鍵直接設定；手動/自動控制狀態按鍵切換；手動調節輸出百分比值
④棒圖顯示畫面
大數字實時數據；百分比棒圖；實時報警狀態指示
⑤歷史曲線畫面
切換時標縮放歷史畫面；設定時間查看歷史曲線；按鍵移動查看歷史曲線；歷史報警狀態指示
⑥數據備份畫面
開始-結束時間設置；可打印某個時間段歷史記錄；打印歷史數據或歷史曲線可選；打印通道可選
⑦打印數據畫面
開始-結束時間設置；可打印某個時間段歷史記錄；打印歷史數據或歷史曲線可選；打印通道可選
⑧組態數據畫面
中文菜單；參數6為密碼鎖定
◆ 4路萬能信號輸入，可輸入直流電流、直流電壓、毫伏、熱電阻、熱電偶等30種信號；
◆ 0.2%測量精度，高可靠性，3‰的故障返修率，10年使用壽命設計
◆ 四路人工智能調節器面板上有7個硅膠按鍵
◆ 具有電壓、電流、SSR驅動、單/三相可控硅過零觸發、繼電器接點等控制輸出方式可選，通道間相互隔離。
◆ 帶PID參數自整定功能，控制輸出手動/自動無擾動切換功能，控制準確且無超調。
◆ 支持RS485、RS232串行接口，采用標準MODBUS RTU通訊協議。
◆ 支持RS232C打印功能，具有手動打印、定時打印功能。
◆ 最多帶2路DC24V饋電輸出，為現場變送器配電。
◆ 四路人工智能調節記錄儀帶USB數據轉存功能和SD卡擴展功能。
◆ 輸入、輸出、電源、通訊相互之間采用光電隔離技術。
四回路調節器/記錄儀選型表
YR-GAD①②-③④⑤⑥⑦-⑧-⑨⑩-?-?-?-?
①四回路調節器外形尺寸
[8]：160×80×110mm
[S8]：80×160×110m
[9]：96×96×110mm(開孔尺寸：92×92mm)
[R8]：160×80×110mm四路調節記錄儀
[RS8]：80×160×110m四路調節記錄儀
[R9]：96×96×110mm四路調節記錄儀
②控制作用
[85]：四回路人工智能PID控制算法調節器
[85P]：四回路人工可編程調節器
③通信方式
[0]：無通訊接口(標準出廠配置)
[2]：RS232通訊
[3]：RS232打印口
[8]：RS485通訊
④PID控制輸出(每一個回路對應一路獨立PID控制輸出)
[1]：開關量PID控制輸出(容量：AC220/2A，DC24V/2A)
[2]：4-20mA(RL≤600Ω)
[3]：0-10mA(RL≤1.2KΩ)
[4]：1-5V(RL≥250KΩ)
[5]：0-5V(RL≥250KΩ)
[6]：SCR單相可控硅過零觸發脈沖輸出(容量：AC400V/5A)
[7]：SSR固態繼電器驅動電壓輸出(容量：DC12V/30mA)
[8]：-20mA(RL≤600Ω)
[9]：0-10V(RL≥4KΩ)
⑤第2回路對應的PID控制輸出(每一個回路對應一路獨立PID控制輸出)
[1]：繼電器控制輸出(容量：AC220/2A，DC24V/2A)
[2]：4-20mA(RL≤600Ω)
[3]：0-10mA(RL≤1.2KΩ)
[4]：1-5V(RL≥250KΩ)
[5]：0-5V(RL≥250KΩ)
[6]：SCR單相可控硅過零觸發脈沖輸出(容量：AC400V/5A)
[7]：SSR固態繼電器驅動電壓輸出(容量：DC12V/30mA)
[8]：0-20mA(RL≤600Ω)
[9]：0-10V(RL≥4KΩ)
⑥第3回路對應的PID控制輸出(每一個回路對應一路獨立PID控制輸出)
[1]：開關量PID控制輸出(容量：AC220/2A，DC24V/2A)
[2]：4-20mA(RL≤600Ω)
[3]：0-10mA(RL≤1.2KΩ)
[4]：1-5V(RL≥250KΩ)
[5]：0-5V(RL≥250KΩ)
[6]：SCR單相可控硅過零觸發脈沖輸出(容量：AC400V/5A)
[7]：SSR固態繼電器驅動電壓輸出(容量：DC12V/30mA)
[8]：-20mA(RL≤600Ω)
[9]：0-10V(RL≥4KΩ)
⑦第4回路對應的PID控制輸出(每一個回路對應一路獨立PID控制輸出)
[1]：開關量PID控制輸出(容量：AC220/2A，DC24V/2A)
[2]：4-20mA(RL≤600Ω)
[3]：0-10mA(RL≤1.2KΩ)
[4]：1-5V(RL≥250KΩ)
[5]：0-5V(RL≥250KΩ)
[6]：SCR單相可控硅過零觸發脈沖輸出(容量：AC400V/5A)
[7]：SSR固態繼電器驅動電壓輸出(容量：DC12V/30mA)
[8]：-20mA(RL≤600Ω)
[9]：0-10V(RL≥4KΩ)
⑧輸入信號類型
[23]：見輸入信號類型表
⑨第1路報警方式
[N]：無報警
[H]：上限報警
[L]：下限報警
⑩第2報警方式
[N]：無報警
[H]：上限報警
[L]：下限報警
?USB轉存功能
[N]：無USB接口(不帶無記錄儀功能的四路調節器選項)
[U]：帶USB轉存功能(無記錄功能四路調節器選項)
?擴展功能
[N]：無擴展功能
[D]：SD卡擴展(Micor SD卡，無記錄功能四路調節器選項)
?饋電輸出
[N]：無饋電輸出
[P]：1路DC24V饋電輸出
[2P]：2路DC24V饋電輸出
[2P(12/24)]：第一路12V，第二路24V饋電輸出
?儀表供電方式
[T]：AC220V/DC220V
[W]：DC24V供電

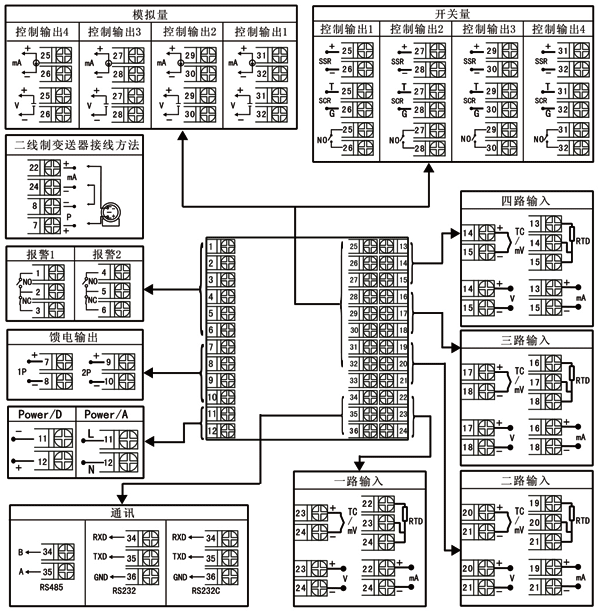

四路調節器/記錄儀接線圖
注1：在四路調節器接線圖中比如RS45和RS232、DC24V電源和AC220V電源在同一組接線端子上，只能選擇一種。
注2：不同外形四回路調節器，接線圖不盡相同，請以實物為準。
