昌暉YR-550系列超聲波液位計結合國外技術自主研發，創新解決了高溫測量和傳感器端面結露難題，采用進口微處理器、獨特回波處理技術和物聯網技術，實現復雜工況的液位的高穩定性和高可靠性測量。

超聲波液位計測量原理
超聲波液位計的工作原理是由換能器(探頭)發出高頻超聲波脈沖遇到被測介質有關。表面被反射回來，部分反射回波被同一換能器接收，轉換成電信號。超聲波脈沖以聲波速度傳播，從發射到接收到超聲波脈沖所需時間間隔與換能器到被測介質表面的距離成正比。此距離值S與聲速C和傳輸時間T之間的關系可以用公式表示：S=C×T/2

由于發射的超聲波脈沖有一定的寬度，使得距離換能器較近的小段區域內的反射波與發射波重迭，無法識別，不能測量其距離值。這個區域稱為測量盲區。盲區的大小與超聲波物位計的型號有關。

在下面情況，YR-550系列超聲波液位計與E+H和西門子超聲波液位計一樣有不俗表現：
1、有一定泡沫的液體/固體
2、周圍有強電壓，強電流，強電磁干擾，盡量避免高電壓，高電流及強電磁干擾
3、大風、太陽直曬、溫度高
4、強震動/有攪拌




一體化超聲波液位計特點
◆YR-550系列一體化超聲波液位計結合國外技術，創新解決了高溫測量和傳感器端面結露難題，采用進口微處理器、獨特回波處理技術和物聯網技術，可以應用于各種復雜工況。“虛假回波學習”功能使得儀表在多個虛假回波的工況下，可正確地確認真實回波，獲得準確的測量結果。換能器內置溫度傳感器，可實現測量值的溫度補償。超聲波換能器采用最佳聲學匹配技術，使其發射功率能更有效地輻射出去，提高信號強度，實現準確測量。一體化超聲波完全可以替代同類型國外進口儀表。
◆工作溫度110℃
◆低功耗
◆可選擇內置電池供電
◆電壓DC3.7-32V
◆備份和還原設置功能
◆內置GPRS、RF、LORA、NB、藍牙、Wifi實現物聯網
◆OLED中英文菜單帶自發光
◆可人工設定固定干擾濾波功能
◆可測量物位、液位、體積、重量等
◆具有數字濾波和回波識別功能
◆支持自定義聲速(特殊物質測量)

超聲波液位計技術參數
一體化超聲波液位計型號：YR-550
測量范圍：3m、5m、8m、10m、12m、15m、20m幾種
超聲波液位計應用：各類工業領域的液位測量，特別是水處理工業
高性能超聲波液位計精度：0.2%(滿量程)
盲區：0.25m~2m(因量程而不同)
發射角：＜10°
精度：0.2%
頻率：20-2000kHz



溫度：自動補償

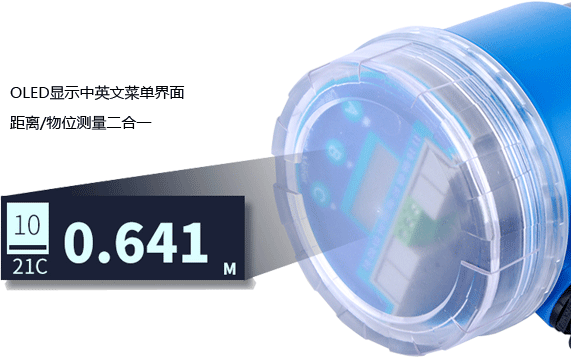

顯示：OLED中英文菜單顯示(自發光)



信號輸出：4-20mA、0-20mA、0-5V、0-10V
數字輸出：RS485/Modbus、HART(二線制)
無線傳輸：GPRS、LORA、NB、RF、藍牙、Wifi等
開關輸出：三路NPN/二路繼電器(AC：3A/250V；DC：5A/24V)
供電：①內供電：3.7V、16Ah鋰電池；②外供電：DC3.7-32V、AC220V 、DC18-32V(二線制)
功耗：三線制和四線制超聲波液位計＜1.5W ；二線制超聲波液位計＜0.8W
過程連接：螺紋G1 1/2(3m量程)；螺紋G2(3m-15m量程)；螺紋G3 1/2(15m-40m量程)M66×2





分辨率：1mm
復現性：3mm
過程壓力：-0.2～1bar
外殼：PVFD外殼，內部電路及電路板抗強干擾設計

高溫型超聲波液位計選型表

昌暉儀表的一體化超聲波液位計分為高性能型和通用型兩種，0.2%精度高性能超聲波液位計為PVDF或鋁合金外殼，高可靠性，抗干擾能力強，適用于復雜惡劣及高溫工況；0.3%精度通用型超聲波液位計為ABS或鋁合金外殼，通用型產品高溫性能、精度和使用壽命不及高性能型超聲波液位計，功能簡捷實用，適用于窨井、工廠水箱、罐體、市政工程、自來水、污水處理、水利水電、鋼鐵、煤礦、電力、石油化工、城市內河湖泊、交通以及食品加工等行業于工況。





通用型超聲波液位計特點
◆電壓DC5-32V
◆隔離4-20mA輸出
◆內置GPRS、RF、LORA、NB、藍牙
◆可人工設定固定干擾濾波功能
◆可測量物位、液位、體積、重量等
◆數字濾波和回波識別功能
◆支持自定義聲速(特殊物質測量)
◆支持二、三、四線制
◆適用于常溫常壓工況液位測量

通用型超聲波液位計技術參數
經濟型超聲波液位計主要技術指標與高溫型超聲波液位計相同，在此介紹不同之處：
通用型超聲波液位計測量精度：0.3%F.S
工作溫度：-20~80℃
無備份和還原設置功能
外殼材質：ABS工程塑料
電氣接口：M20×1.5

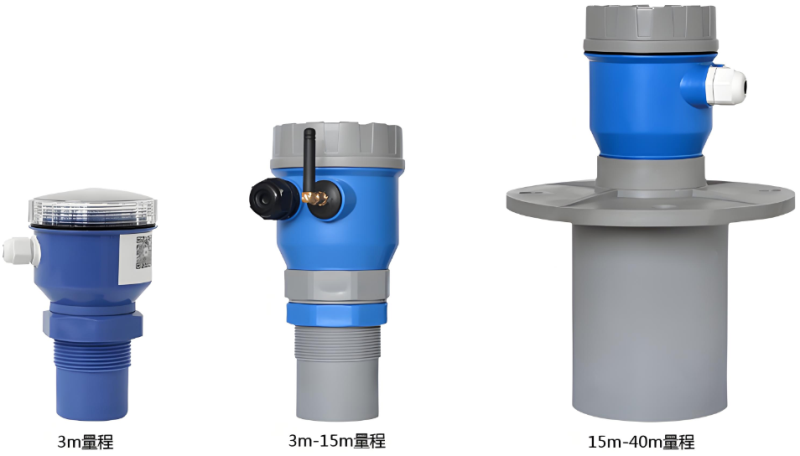

外形尺寸：Φ74mm×132mm(3m量程)；Φ92mm×198mm(3m-15m量程)；Φ92mm×270mm(15m-40m量程)
過程連接接口：螺紋G1 1/2(3m量程)；螺紋M60×2(3-15m量程)；法蘭DN80(15-40m量程)



通用型超聲波液位計選型表

YR-500①②-③④⑤⑥⑦⑧

①超聲波液位計防爆要求
[P]：PVDF外殼標準型(非防爆)
[D]：鋁合金外殼防爆型，防爆標志為：ExiaIIBT4Ga

②過程溫度
[B]：過程溫度-10～80℃(常溫常壓超聲波液位計)

③超聲波液位計供電方式
[2]：二線制DC24V供電(電壓DC18-32V范圍儀表能正常工作)
[3]：三線制DC24V供電(電壓DC3.7-32V范圍儀表能正常工作)
[4]：四線制AC220V供電

④超聲波液位計輸出信號
[2]：4-20mA輸出
[3]：其他輸出信號類型(訂貨時與昌暉儀表確認)

⑤超聲波液位計過程連接螺紋尺寸
[G112]：G1 1/2螺紋(3m量程標準配置)
[M602]：M60×2螺紋(3m-15m量程標準配置)
[DN80]：DN80法蘭(15m-40m量程標準配置)

⑥超聲波液位計通訊接口或無線傳輸方式(不能復選)
[0]：無附加功能(標準配置)
[1]：GPRS
[2]：LORA
[3]：NB
[4]：RF
[5]：藍牙
[6]：Wifi
[7]：HART(僅二線制提供)
[8]：RS485/MODBUS

⑦超聲波液位計報警輸出
[0]：無報警功能(標配)
[1]：2個開關量輸出
[2]：3路NPN輸出

⑧超聲波液位計量程范圍及盲區
[03]：0-3m量程(盲區0.25m)
[05]：5m量程(盲區0.4m)
[08]：8m量程(盲區0.5m)
[10]：10m量程(盲區0.6m)
[12]：12m量程(盲區1.0m)
[15]：15m量程(盲區1.5m)
[20]：20m量程(盲區2.0m)
