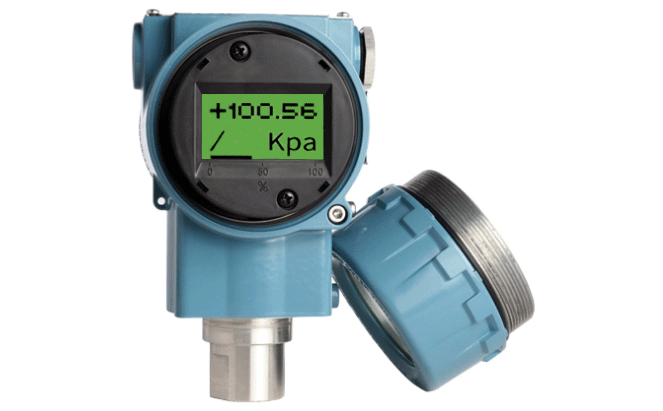

壓力變送器是許多工業設備中用以控制工業過程和壓力變化的重要器件。壓力變送器用于測量液體、氣體或蒸汽的液位、密度和壓力，然后將壓力信號轉變成4-20mA信號輸出。壓力變送器是直接與被測介質相接觸的現場儀表，常常在高溫低溫腐蝕振動沖擊等環境中工作。在石油、化工、電力、鋼鐵、輕工等行業的壓力測量及現場控制中應用非常廣泛。為此昌暉儀表推出了單晶硅直連式壓力變送器。單晶硅壓力變送器具有非常豐富的品種，具有體積小、高穩定性、低溫度漂移、精度高等優點，可以的使用在不同的領域，滿足不同用戶的需求。

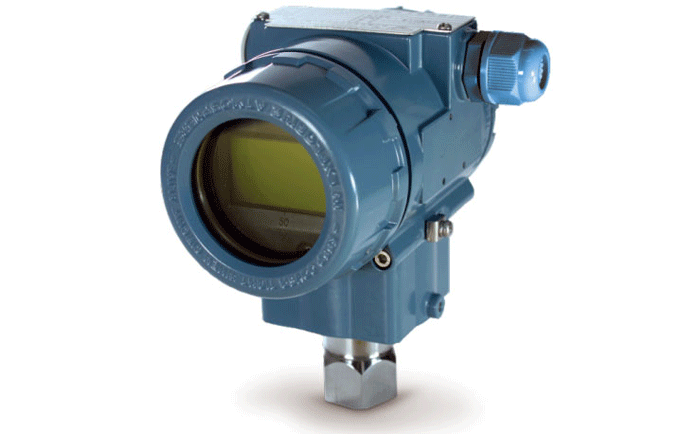

單晶硅直連式壓力變送器是在充分利用差壓式單晶硅壓力變送器傳感器與電路板的的基礎上，對機械結構進行重新設計，因此通用化、系列化、標準化要求與差壓式單晶硅壓力變送器相同。


一、單晶硅電阻式傳感器的技術特點
昌暉YR-ER102單晶硅直連式壓力變送器采用瑞士進口單晶硅電阻式傳感器，單晶硅電阻式傳感器的輸出靈敏性高、信號量大、回差極小，并且電路設計較為簡潔可靠，所以國際上較多變送器制造廠商優先采用此方案進行高端變送器的研發和制造。但是較之上文提及的金屬電容式傳感器和單晶硅諧振式傳感器， 單晶硅電阻芯片的應用具有較為特殊的工藝要求。主要表現在硅芯片的無應力封裝技術和硅薄膜的單向過載保護技術方面。這兩項應用技術在2000年之前牢牢掌握在西方發達國家手中，昌暉儀表制造有限公司通過從瑞士ROCKSENSOR的技術合作、引進和再研發，最終充分掌握了多項相關技術，因此實現了高穩定性硅壓力、差壓變送器在國內大規模制造，其YR-ER100系列的高穩定性單晶硅變送器的準確度等級達到了0.05級，超過了以上工業發達國家知名品牌的變送器。

單晶硅壓力變送器的精度、穩定性和可靠性與國內市場份額排名在前的羅斯蒙特3051、橫河EJX系列產品相比也不遜色。

二、創意介紹
單晶硅直連式壓力變送器是在差壓式單晶硅壓力變送器的基礎上進行的二次開發。通過更改機械結構設計、 改變傳感器與用戶端法蘭的連接方式，來滿足用戶不同的應用場合的需求，因此原有的機械結構件將不相同，與傳感器無關的機械加工零部件需要重新設計。

三、適用于不同的應用場合
1、適用于造紙行業的齊平膜片變送器
在造紙的過程中，由于測量的介質是紙漿，如果用普通的壓力變送器測量，會引起堵塞影響測量精度，所以需要采用這種帶有齊平膜片的變送器。
2、適用食品、飲料、牛奶、醫療配藥的變送器
單晶硅壓力變送器在食品飲料生產中應用于監測發酵罐壓力、各種液位測量。所用的主要是衛生型壓力變送器，如圖4所示其連接方式有：卡套安裝，螺紋DIN 11851、SMS接合螺母等不同的安裝方式。
3、天然氣和石油行業
單晶硅壓力變送器在油氣開采、存儲和運輸過程中應用于監測壓力、液位等重要參數，是油氣生產輸送過程中重要的測量
檢測設備。油氣行業現場應用環境惡劣，對壓力變送器質量和性能要求高。所以可以采用單晶硅直連式壓力變送器。。

四、直連式單晶硅壓力變送器品種擴展
在基礎型的直連式壓力變送器上，還有遠傳法蘭式壓力變送器和600℃超高溫遠傳壓力變送器。其主要特點是在普通型的壓力變送器上采用毛細管與遠傳法蘭連接。

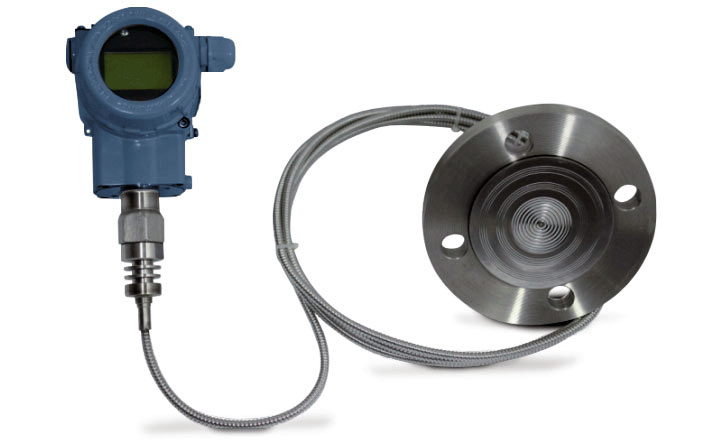

遠傳單晶硅壓力變送器

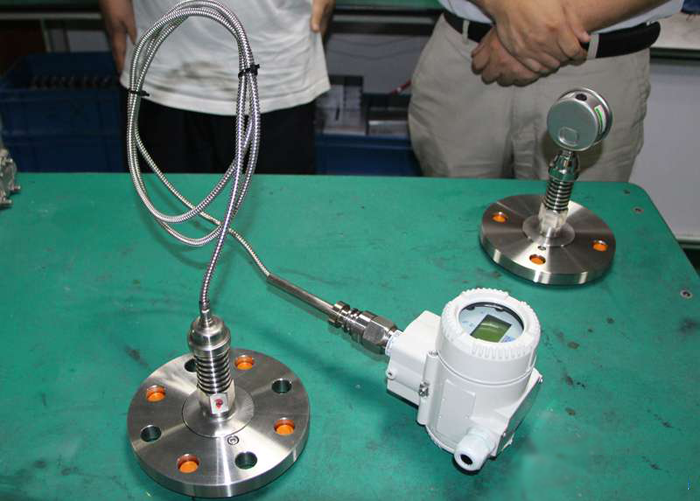

600℃超高溫遠傳壓力變送器

五、選型方式
用戶可以根據不同的工況條件，根據需要選擇不同結構的單晶硅壓力變送器，需要注意三個方面：
1、信號的輸出(4-20mA直流信號+HART協議數字信號)。
2、接液法蘭的選擇(遠傳的接液法蘭，是采用1199系列遠傳法蘭。如：PFW扁平式法蘭、EFW插入式法蘭、RTW螺紋安裝式法蘭、RFW法蘭安裝式法蘭、UCW管接式法蘭、FFW平法蘭、CTW化工Tee型法蘭、SCW防污式法蘭)。
3、傳遞壓力的填充液(用戶還可以根據不同的應用場合選擇合適的填充液。如：普通硅油工作溫度范圍－40℃~149℃；高溫硅油工作溫度范圍15℃~315℃；惰性油工作溫度范圍－45℃~177℃)。
